谐波输出 谐波次数：2~21次 谐波含量：0~20% 谐波相位：0°~359.99° 谐波设置准确度_电压：Uh>3%Un(1%Uh);Uh<3%Un(0.1%Un) 谐波设置准确度_电流： Ih>3%Un(2%Ih);Ih<3%Un(0.1%Un) 相位***度：<0.05° 注：为***输出精度，输出电流需要保持在限值以内，否则将有可能导致精度达不到指标要求 其它参数 工作电压 AC 220V±5% 50Hz 带液晶显示屏 可直接手动操作功率源进行相应的输出 预热时间 小于1分钟 工作温度 0℃～40℃ 相对湿度 ≤85% 无腐蚀性气体 结构尺寸 19寸机架式安装、高度≤266.7mm（6U），深度≤500mm 整机重量 25KG

技术特点： ● 可用于检定指示仪表，交流采集装置，万用表、FTU、RTU、电测量变送器及电能表等； ● 内置0.05级高精度电压、电流、相位、功率、功率因素、谐波表； ● 电压、电流、相位、有功功率、跨相无功及真无功标准输出（0.05级）； ● 输出电流、电压、功率、相位、谐波实现闭环控制，可***低漂移及年稳定度； ● 电能表校验（0.1级）； ● 2－19次谐波发生,标准输出（0.1级）；20－31次谐波发生,标准输出（0.2级）； ● 工作方式：仪表校验输出方式、标准源输出方式； ● 内置RS232接口，不开机箱即可进行软件升级换代，被检数据传送； ● 软件有自校准功能，不开机箱就可校准各种电测量参数值； ● 软件自动故障检测，可显示出现故障部位； ● 采用大屏幕液晶显示，全中文弹出菜单，多种操作方式：1、旋转编码器操作，2、轻触式键盘操作，3、PC机Windows下操作； ● 可存储1000个被检表数据； ● 可通过软件对校验数据进行修约，打印检定报告和校验数据。

可检定电测量变送器 ● 可检定的变送器种类有：交直流电压变送器、电流变送器，单/三相有功、无功功率变送器，工频相位变送器，工频频率变送器。 系统特点 ● 采用Windows CE操作系统内核，系统稳定，操作界面更人性化；超大屏幕TTF液晶，可设置现场采光环境下的界面皮肤，提供直观图像显示；功能快捷键操作，单键即可完成实验；全中文菜单，多种操作方式：1、 滚球式鼠标；2 、轻触式键盘；3、提供外接键盘鼠标接口；既可脱机运行，也可联接PC操作； ● 交流采样装置和变送器检定记录用数据库管理，支持中文输入。记录查询方便，可自动生成符合检定规程的测试报告。通过USB和上下位机联机实现报告上传。系统升级方便快捷，提供USB升级，上下位机联机升级。通过网口进行联机测试，通讯距离突破传统串口限制可达500m； ● 采用凯弦公司***的数字闭环***技术，电压、电流、功率、相位全闭环输出，稳定度优于每分钟十万分之五；内置0.05级电压、电流、相位、功率标准表；国内***推出内置2-31次谐波标准源，可单次或任意叠加输出方式，并能实时显示谐波波形。 ● 通讯协议对外开放，更加方便用户自定测试方案。

CL3021D多功能电测仪表校验装置主要功能 Product Function 检定各类交直流指示仪表、工频和直流数字仪表、交直流电量变送器、电能表以及RTU。 可校验的仪表如下： *指示仪表：交流电压表，电流表，单相和三相有功功率表（四线和三线）、无功功率表（含四线真无功、三线真无功、人工中性点无功、两元件跨相90°无功），相位表，单相和三相功率因数表，频率表，同步表，直流电压表、电流表、功率表等。 工频和直流数字仪表：交流电压表，电流表，单相和三相有功功率表（四线和三线）、无功功率表（含四线真无功、三线真无功、人工中性点无功、两元件跨相90°无功），相位表，单相和三相功率因数表，频率表，直流电压表、电流表、功率表等。 *电量变送器：交流电压、电流变送器，三相有功功率（四线和三线）、无功功率变送器（含四线真无功、三线真无功、两元件90°无功、两元件60°无功），相位变送器，三相功率因数变送器，频率变送器，直流电压、电流变送器，三相四线和三相三线有功、无功电能变送器等。 *电能表：单相，三相四线和三相三线有功、无功电能表 *RTU：可校验CDT、101和SC1801协议；配合上层PC软件可校验所有RTU通信协议。

CL3021D多功能电测仪表校验装置参数 Product Parameters 交流电压输出 量程： 57.7V、100V、220V、380V、600V； 调节范围： (0~120)%RG，RG为量程，下同； 调节细度： 0.01%RG、0.1%RG、1%RG、10%RG； 稳定度： 0.01%RG/1min； 失真度： ≤0.2%(非容性负载)； 输出负载： ≤25VA； 基本误差限： ±0.05%RG 交流电流输出 量程： 0.1A、0.***、2A、10A、2***； 调节范围： (0~120)%RG； 调节细度： 0.01%RG、0.1%RG、1%RG、10%RG； 稳定度： 0.01%RG /1min； 失真度： ≤0.2%(非容性负载)； 输出负载： ≤25VA； 基本误差限： ±0.05%RG；

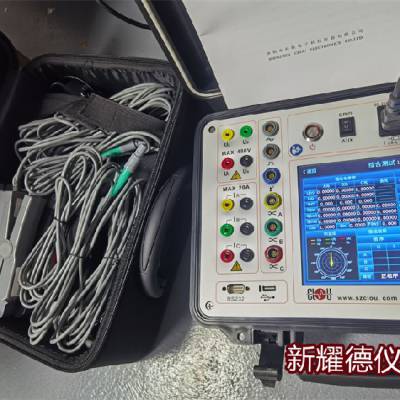

CL301V2 RTU交流采样器检定装置（带钳表） CL301V2RTU交流采样器检定装置（带钳表）适用于各级电力调度中心自动化部门，供电公司和发电厂*，也适用于铁路、石油等行业电力自动化部门。 详细介绍 CL301V2 RTU交流采样器检定装置（带钳表）产品介绍 Product Introduction 适用于各级电力调度中心自动化部门，供电公司和发电厂*，也适用于铁路、石油等行业电力自动化部门。

CL301V2 RTU交流采样器检定装置（带钳表）产品特点 Product Characteristics *按照电能表检定的相关规程，对单、三相电能表的基本误差、潜动、启动、标准偏差等检定项目进行自动、单步手动检定； *可以进行电压影响、频率影响、谐波影响等影响量引起的改变量试验； *功率源输出快速、稳定，交流电流输出每相至高可以到120A； *各相电压、电流、相位均可以独立分相调节，增加了功率源控制的灵活性； *各脉冲输入口频率可以高达40kHz； *大屏幕彩色LCD液晶显示，全中文菜单，操作方便快捷，常用功能和电流基本负荷点实现一键式控制； *可同时对3块单相(或一块三相)电能表的电能基本误差等进行检定,每表位都对电能表提供一个标准的独立RS485接口，可以进行通讯测试等多功能实验项目。

CL301V2 RTU交流采样器检定装置（带钳表）产品参数 Product Parameters 技术指标 交流模拟量输出 交流电压输出 量限 57.7V、100V、220V、380V 调节范围 (0-120)%RG，RG为置限，下同 调节细度 0.01 %RG、0? 1 %RG、1 %RG、10%RG 准确度 0.05%RG 稳定度 0.01%/1min 失真度 =s〇.2%(马溶性负软> 输出负载 每相15VA 负载调整率 0.05% 交流电流输出 量限 1A' 2A、***、20A 调节范围 (0-120>%RG，RG 为?限，下同 调节细度 0.01%RG、0.1%RG、1%RG、10%RG 准确度 0.05%RG

CL3013B三相电能表便携式校验装置 CL3013B三相电能表便携式校验装置适用于电网公司计量测试中心，供电公司用电管理部门，国家各级电能计量测试机构，也适用于工矿企业和电能表生产厂家快捷小批量检测各类单、三相电能表；同时也可以作为一台高标准的功率源使用。 详细介绍 CL3013B三相电能表便携式校验装置产品介绍 Product Introduction 适用于电网公司计量测试中心，供电公司用电管理部门，国家各级电能计量测试机构，也适用于工矿企业和电能表生产厂家快捷小批量检测各类单、三相电能表；同时也可以作为一台高性能的功率源使用。
